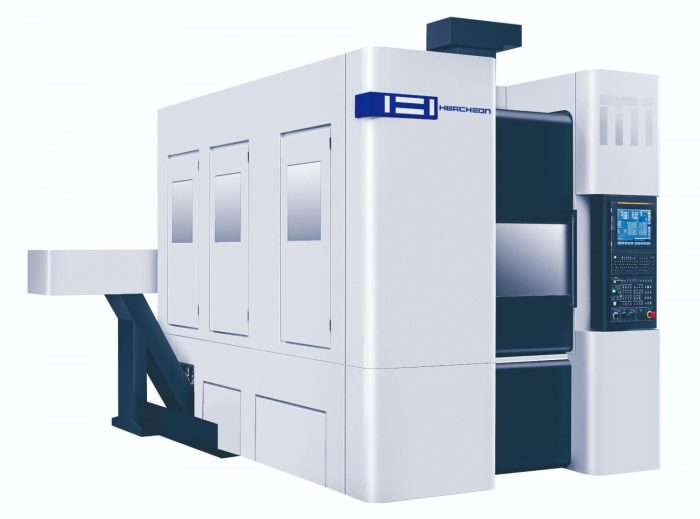

Trung Tâm Gia Công Phay M1-5AX
Nhà sản xuất: Hwacheon, HÀN QUỐC
M1-5AX
Trung Tâm Gia Công 5 Trục Nội Suy.
Trung tâm 5 trục đa năng của Hwacheon cung cấp cho bạn giải pháp gia công tổng thể mọi thứ, từ lựa chọn công cụ đến sản phẩm cuối cùng. Ngoài ra, hệ thống Tối ưu hóa gia công tự cấu hình để phù hợp với điều kiện gia công và ứng dụng của bạn để mang lại cho bạn kết quả sản phẩm tốt nhất.
Ngoài ra, nó được trang bị công nghệ phần mềm xử lý do Hwacheon phát triển để cung cấp năng suất và độ chính xác được cải thiện cũng như chất lượng xử lý tuyệt vời.
Gia công ổn định được đảm bảo
Đế và khung cột ổn định
Thanh dẫn hướng LM có độ cứng cao cho mọi trục
Cấu trúc giàn cứng phù hợp để tăng / giảm tốc độ cao
Đài dao với nhiều thông số kỹ thuật khác nhau
Đơn vị đầu vào tối thiểu 0,0001 °
Để gia công mô-men xoắn cao và độ chính xác cao, bánh răng con sâu kép được áp dụng trong bàn quay & bàn nghiêng (trục B / C)
Hệ thống kẹp thủy lực
Ứng dụng dây chuyền thủy lực / khí nén để tự động hóa (Tùy chọn)
Bàn quay có độ chính xác cao
Có nhiều thông số kỹ thuật khác nhau dựa trên loại công cụ của người dùng [30 dao (Tùy chọn.: 40, 60 dao)]
Thông số kỹ thuật
| Thông số | Đơn vị | M1-5AX | |
| Hành trình (X / Y / Z / A / C) | mm | 750 / 500 / 450 | |
| Tốc độ không tải trục (X / Y / Z ) | m/phút | 36 / 36 / 36 | |
| Kích thước bàn làm việc (Rộng x Dài) | mm | Ø300 | |
| Tải trọng bàn | kgf | 200 | |
| Tốc độ trục chính | vòng/phút | 20,000 | 32,000 |
| Công suất trục chính | kW | 37 / 18.5 | 18.5 / 13 |
| Loại đầu dao | – | BBT-40 (Opt : CAT-40, HSK-A63, SK-40) | HSK-E40 |
| Số dao | cái | 30 (Opt: 40, 60) | |
| Kích thước máy (Dài x Rộng x Cao) | mm | 3,700 x 4,600 x 3,151 | |
| Khối lượng máy | kgf | 9,500 | |
| Hệ điều khiển | Fanuc 31i-B5 | ||
